关于数采配置及现场测试应用的部分问题，是工作者在实践过程中时常会遇到的状况。为什么记录了许久但导出文件却发现没有数据，为什么采样数据文件找不到，为什么趋势图不显示，为什么设置了运算公式却没显示结果？本文为你详细讲解。
一、事件数据与显示数据的区别
事件数据
将各测量周期采集的数据按照设定的记录周期进行记录。虽然记录了详细的数据，但是数据量较大。其记录的数据格式为.TEV，记录的数值为瞬时值，使用Excel打开后的界面如图1所示。
图1 事件数据.TEV格式记录瞬时值
显示数据
该记录方式与传统的记录仪在纸上记录的方式类似。该记录方式将各测量周期采集的数据按记录周期记录该间隔采样数据的最大值和最小值。其记录的数据格式为.TDS，记录的数值为最大值和最小值，使用Excel打开后的界面如图2所示。
图2 显示数据.TDS记录最大和最小值
二、手动采样操作方式
仅记录通道的当前测量值，数值仅存在SD卡中。用户每执行一次手动采样操作，则记录通道的一个点，可以同时记录多个通道的数据。如图3所示，为在进行一次手动采样操作前的文件大小。
图3 初始文件
当点击“手动采样”并“刷新”后，文件大小增加。如图4所示。
图4 采样后文件
采样数据格式为.TMN，使用Excel打开后如图5所示。
图5 手动采样数据.TMN记录瞬时值
三、运算通道数据记录
显示数据.TDS记录最大最小值，也记录运算通道的数值，如图6所示；
图6 显示数据记录运算通道数值
事件数据.TEV记录瞬时值，不记录运算通道的数值，如图7所示；
图7 事件数据不记录运算通道数值
四、关于界面显示只有5个通道数据
在接了一个模块（DM90XA-10-U3-3），应该为10个通道，然而界面显示只有不到10个通道，如图8所示，只有3个通道有显示。
图8 只显示3个通道
通过PC端Web浏览器操作
这是因为其中几个通道选择了“不使用”，在AI通道量程下的“类型”中选择需要，保存后即，如图9所示；
图9 量程类型选择
通过DP100屏幕上操作
（1）若为两个连续通道，例如9/10通道，即可设置起始通道为X0009，结束通道为X0010保存即可（将起始通道、结束通道分别设为X0001/X0010不可保存）；
（2）如果为两个不连续通道，则需要一一设置，例如8/10通道，设置起始通道为X0008，结束通道也为X0008保存即可，同样设置X0010保存即可。
五、关于数采记录文件命名及打开方式
显示数据(*.DDS→Data of Display)和事件数据(*.DEV→Data of Event)为二进制格式，TDS→Text of Display （Excel可以打开）、TEV→Text of Event（Excel可以打开），其中TDS格式用Excel打开步骤如下：
打开一份空白Excel表格，在左上角处选择“打开”；
进入对应文件夹选择.TDS文件（注意Excel默认为“所有Excel格式”，请选择“所有文件”，否则找不到.TDS文件，如图10所示）；
图10 Excel中文件格式选择
选中.TDS文件，出现如图 11所示界面，点击“下一步”直到“完成”即可在Excel中打开.TDS格式文件。
图11 .TDS文件打开步骤
打开后的文件如图12所示。
图12 .TDS文件打开显示界面
当使用10个通道（即1个通用型模块）记录数据，但当导出时发现无数据，或如图13所示，只有两个通道有数据。
图13 .TDS文件打开显示界面
原因如下，在进行数据开始记录前，请在记录设置里面设置好“通道设置”，将所需要的记录数据的通道进行勾选，如图14所示。
图14 通道设置界面
六、关于设置报警输出
在“AI通道”下，进入“报警”，选择“报警电平”（每个通道有4个报警电平）为“on”，选择类型，设置输出类型。
1、内部输出
当类型为“内部输出”时，可输出号码为S001~S100，其中多个报警电平可以输出到同一个输出号码。例如将X0001的4个报警电平选择不同的报警类型（上限、下限、变化率上升限等）后，设置输出号码都为S001，如图15、图16所示。
图15 内部报警输出设置
图16 内部报警输出显示
2、继电器输出报警
需要配置数字量输入输出模块或数字量输出模块。选择输出类型为“继电器”，在输出模块处连接蜂鸣器或LED灯等器件，当条件满足时，即可报警，如图17所示。
图17 继电器输出报警设置
七、为什么趋势图没有显示
在查看趋势图时，发现没有显示，但是“总览”界面有数值大小。注意：在查看趋势图之前，一定要先进行“组设置”，进行通道设定，如图18所示。
图18 趋势图的组设置
八、关于热电偶正负端反接
热电偶正负端反接后，正负接反的话，常温下显示温度是一样的，因为被测点和补偿导线接线处温度一样，故不产生电势，所以在常温下显示温度是一样的。采集不同温度时，被测点与补偿导线接线处温差大产生电势，如果热电偶正负端接反，则往负向增大。当温度升高后，显示温度会变小，温度越高，效果越明显。如1/2通道所示。
热偶热端温度升高以后，在热偶接线端可以用mV表测一下电压值，就可以判断出正负了，再顺着补偿导线查到显示表处，就可以知道整个回路的线接的对不对。
九、关于使用运算公式无显示结果

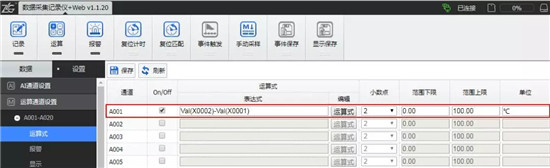

设置了运算公式却没有运算结果显示，如图19、图20所示。
图19 设置了运算公式
图20 无数值显示

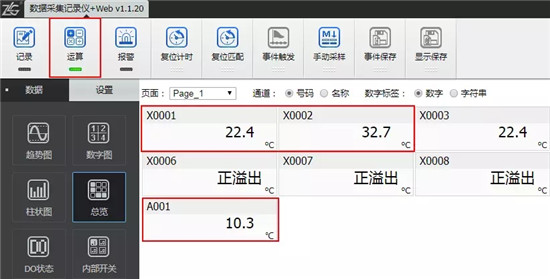

当点击“运算”后，即可显示运算结果，如图21所示。
图21 正确显示运算结果
十、关于如何使用压力传感器
以如图22所示，三线压力传感器为例。三根线分别为Vcc、Vout、GND，使用DM100去测试现场压力值大小。
图22 三线压力传感器
压力传感器规格书如图23所示，由于DM100模块通道不供电，所以需要一台直流稳压电源进行供电，Vcc、GND接到电源输出端，Vout、GND分别接数采DM90XA-10-U3-3模块的A+/B-通道，将此压力传感器置于空气中时，就看看到所接通道显示0.5V的电压值。
图23 压力传感器的规格书
如图24所示，在AI通道界面的量程里设置“线性缩放”或者运用“数学运算”。如图25所示，即可在数值显示界面的“总览”大气压数值。
图24 线性缩放
图25 大气压的数值
