CMRR（共模抑制比）决定差分探头滤除共模干扰、还原真实差模波形的能力，是高压差分探头选型的第一核心指标。数值越高，抑制共模噪声的能力越强。

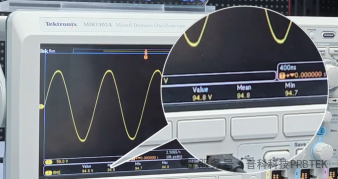

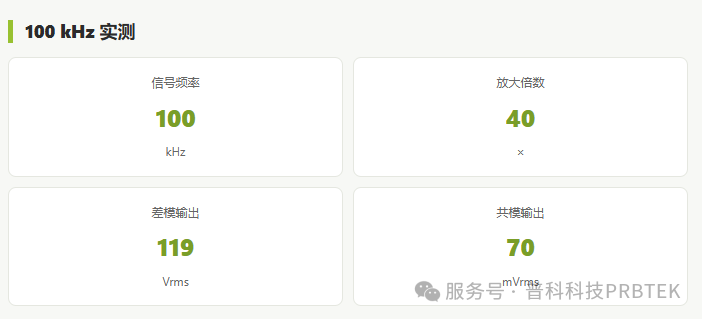

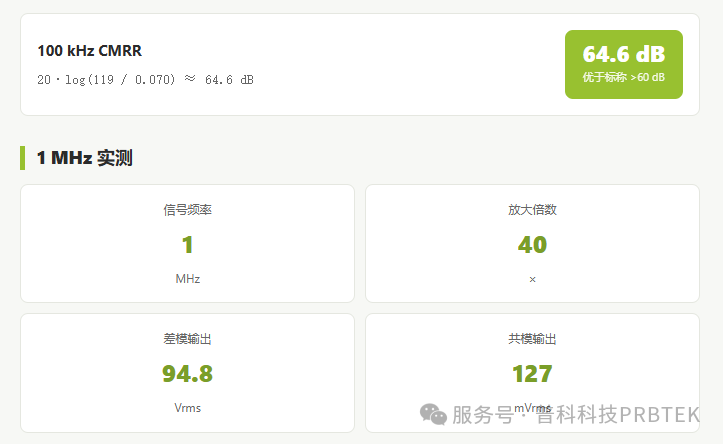

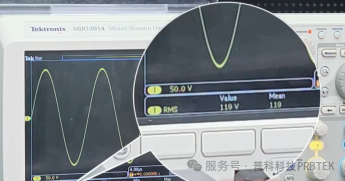

本次采用标准化共模注入法，在 100 kHz 与 1 MHz 两个关键频点实测验证。
测试平台
信号源 + 高压放大器信号源输出接 ATA-2048 高压放大器 input；放大器 1 MHz 内最大输出 400 Vpp，满足高频高压共模信号需求。
差分探头 + 示波器PKDV508E 切换 100× 档位，BNC 接入示波器，示波器衰减同步设为 100×。

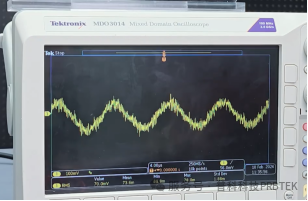

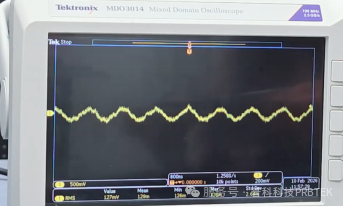

共模注入法红黑输入线双绞后短接，统一接高压放大器输出端，注入纯共模信号采集输出电压。
结论

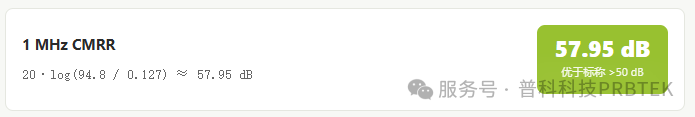

PKDV508E 在 100 kHz 与 1 MHz 两个关键频点的实测 CMRR 均优于标称参数，具备充足的共模噪声抑制裕量，可胜任高压高频场景下的精确差分测量。

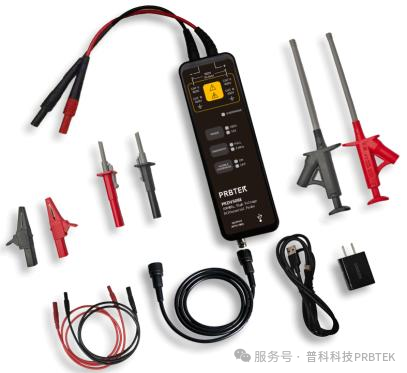

PKDV508E 可申请试用
