客户背景与测试需求
客户来自新能源汽车动力总成研发领域，正在开发新一代 800V 高压平台电机控制器，核心部件为大功率 SiC MOSFET 逆变模块。
精确测量：捕捉纳秒级开关瞬态电流，精确计算开通/关断损耗，评估器件温升与可靠性实验设备

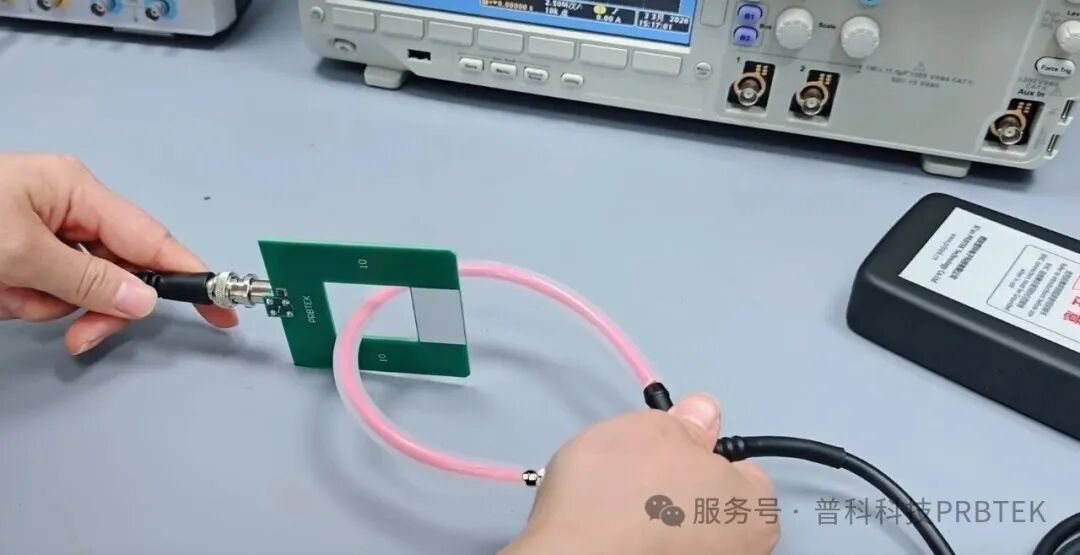

柔性罗氏线圈PK-CWT mini/30、500MHz带宽的示波器、高压差分探头。

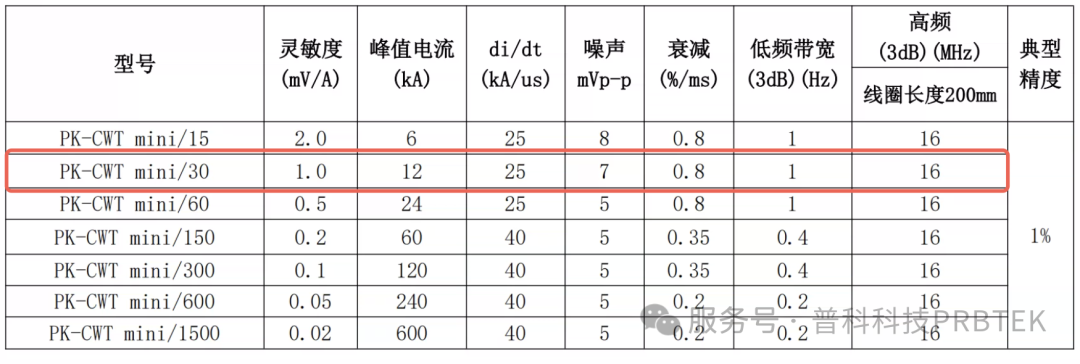

PK-CWT mini/30 关键参数
实验内容
测试方法与结果
在密闭的热测试腔内，令电机控制器满载运行。示波器设置为单次触发模式，捕获一次完整的开关周期波形。通过软件算法对电流波形进行积分，并与电压波形进行点积运算。
测试结果：单次开关损耗 85 μJ。PK-CWT mini/30 完美复现了开关尖峰和振荡细节，凭借 16 MHz 带宽与 25 kA/μs di/dt 响应能力，波形无削顶、无畸变，为客户优化栅极驱动电阻提供了关键数据。

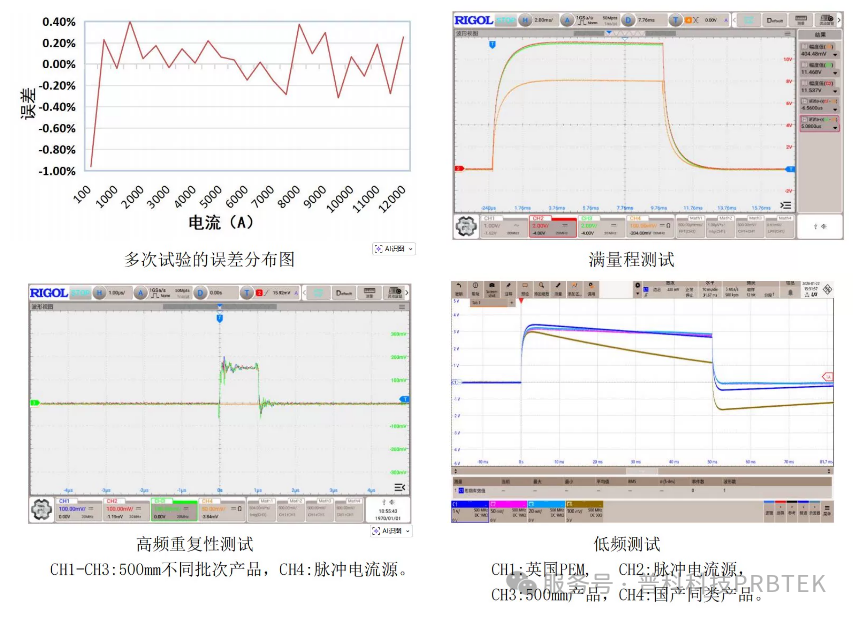

PK-CWT mini产品性能测试图
