产品功能
在线监测供电系统中配电箱接地回路电阻，判断接地回路是否良好。 在线监测配电箱外壳的对地电压，判断配电箱是否带电。 在线监测配电箱供电线路的漏电流，判断漏电故障。 在线监测配电箱内环境温度。 通过4G上传漏电流、电压、接地回路电阻、环境温度等数据。 通过485上传漏电流、电压、接地回路电阻、环境温度等数据。 通过蓝牙APP可在移动终端查看监测数据及施工单位信息，并可设置施工单位信息。 具有wifi通信功能，可通过wifi设置施工单位信息。 通过GPS/北斗进行设备定位，并将经纬度信息发送到后台、APP。
产品组成
测量原理
1、接地电阻测量原理及应用

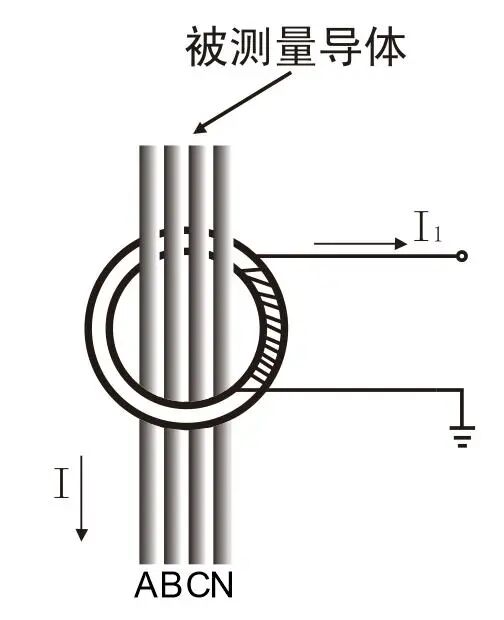

2、漏电流测量原理及应用
3、电压测量原理及应用
技术规格
功 能 | 在线监测配电箱用电参数，包括接地电压、漏电流、接地回路电阻、温度等。 | ||
规格参数 | 量程 | 精度 | 最高分辨力 |
接地回路电阻 | 0.01Ω～10Ω | ±2%rdg±3dgt | 0.01Ω |
接地电压 | 0.1V～400.0V AC | ±2%rdg±5dgt | 0.1V |
漏电 流 | 0.00mA～1000mA AC | ±2%rdg±5dgt | 0.01mA |
温 度 | -55℃～125℃ | ±1%rdg±5dgt | 1℃ |
电 源 | 9VDC～24VDC （外部供电） | ||
显示屏 | 7寸触摸彩屏，同屏显示：泄漏电流、对地电压、接地回路电阻、环境温度等测量参数；以及施工单位、地址、电工信息、联系电话 | ||
电流互感器 | 025K，Ф25mm | ||
接地电阻互感器 | 2800-017，Ф17mm | ||
检测速度 | 接地电压约1次/秒，温度30分/秒，接地电流30分/次，接地电阻30分/次 | ||
定位功能 | GPS/北斗定位 | ||
通讯方式 | 4G通讯；上行数据：漏电流、电压、接地回路电阻、环境温度、施工单位、地址、电工姓名、联系电话 | ||
| RS485通讯；传输数据类信息。 | ||
| 蓝牙通讯；安装APP后，在移动终端查看监测数据及施工单位信息，设置施工单位信息。 | ||
| Wifi通讯；可通过wifi设置施工单位信息。 | ||
数据上传间隔时间 | 30分钟，接地电压如有异常立刻上传 | ||
工作温湿度 | -20℃～+55℃；≤90%RH | ||
