在新能源汽车充电系统中，滤波器扮演着“电能净化器”或“电流守门员”的关键角色。它的核心作用是滤除电流中的谐波干扰与高频噪声，确保输入车辆的电流尽可能稳定、纯净。无论是充电桩还是车载充电器，都离不开设计完整的滤波电路（如EMC滤波器、进线电抗器等），它们构成了抵御电网固有谐波、保障充电质量与系统稳定的第一道防线。
然而，滤波器的性能不仅关乎充电效率，更直接牵涉用电安全。其中，安规检测——尤其是对其内部电容，如Y电容的精确评估——成为确保滤波器可靠运行的核心环节。Y电容作为跨接在高低压电路之间的关键元件，其参数与质量直接影响系统的绝缘性能和漏电流水平。若Y电容选用不当或存在制造缺陷，可能导致绝缘电阻下降、漏电流超标，甚至引发触电或设备损坏的风险。
值得注意的是，不恰当的测试方法极易造成误判：一方面，可能将合格产品误认为不良品，影响生产效益；另一方面，更严重的是，可能掩盖真实的绝缘缺陷，使潜在的安全隐患流入市场。这样的“假安全”一旦在实际使用中暴露，将严重威胁用户生命财产安全，并可能引发连锁性的系统故障。
因此，对新能源滤波器实施严格、科学的安规检测，不仅是技术规范的要求，更是产品责任与安全底线的体现。通过系统化的测试验证，能够有效识别设计瑕疵与材料缺陷，确保滤波器在复杂电网环境和长期使用中仍保持高性能与高可靠性。
在新能源汽车产业高速发展的今天，每一处细节都关乎整体系统的安全与稳定。对滤波器进行严谨的安规检测，正是从源头筑牢安全之基，为绿色出行保驾护航的重要实践。
滤波器有哪些检测项目？
电动汽车行业标准持续演进，例如GB/T18488—2024《电动汽车用驱动电机系统》、GB/T 37133-2025《电动汽车用高压连接系统》与GB 38031-2025《电动汽车用动力蓄电池安全要求》均强化了对高压连接部件及电池系统的安全技术规范。
新能源汽车滤波器作为高压电气系统的核心组件，其安全性与可靠性直接决定了整车运行安全、人员防护等级及电气系统稳定性。在800V高压平台等高电流应用条件下，铜凭借其优异的导电性、导热性及机械性能（如延展性），相较于其他材料（如铝），在安全性和可靠性方面展现出显著优势。

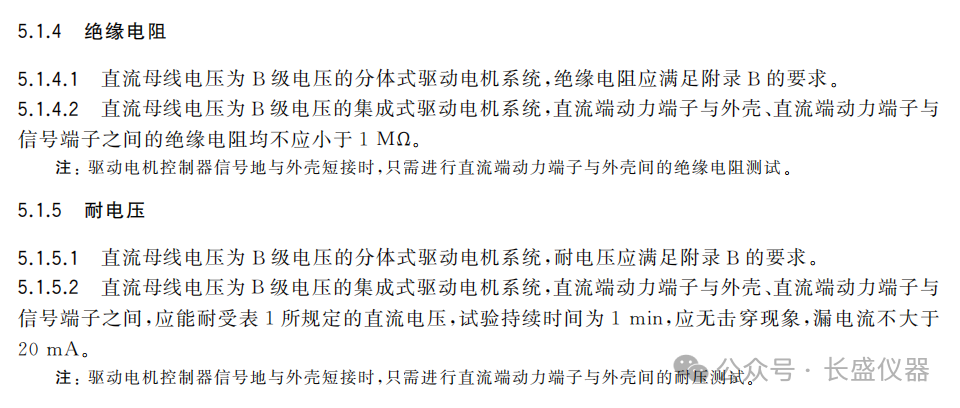

滤波器中的铜排作为关键载流导体，其安全规范检测至关重要，直接影响车辆的电气安全与运行可靠性。标准中规定了主要检测类别与项目：
对滤波器铜排实施绝缘耐压测试，主要涵盖两类测试：
1. 异极性铜排之间：例如，正极直流母线铜排与负极直流母线铜排之间的绝缘性能。
2. 所有铜排与接地的金属外壳/支架之间：此乃安全规范测试的核心要求，旨在确保高压无泄漏至可接触外壳的风险。
滤波器的安规测试方案
01 CS1829PFSI系列测试效率与系统优势

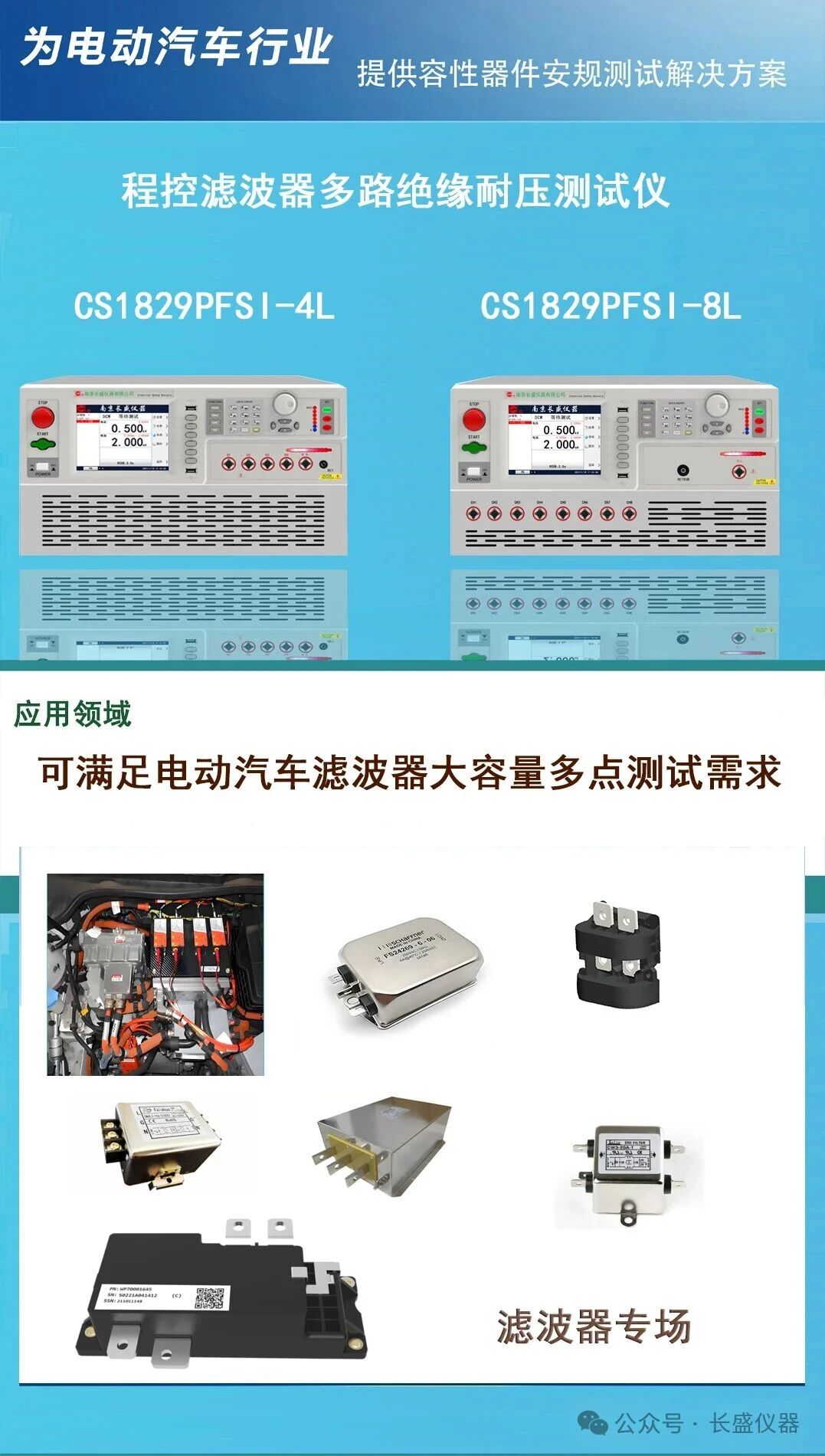

鉴于滤波器内部拓扑结构复杂，待测绝缘点位数量众多（通常超过5–6处），采用多通道测试仪可显著提升检测效率与系统性。电源滤波器的安规测试关键在于准确评估其内部电容——尤其是Y电容——对测试结果的直接影响。不当的测试方法不仅易造成良品误判，更可能掩盖实际存在的绝缘缺陷，带来潜在安全风险。CS1829PFSI系列多路绝缘耐压测试仪，支持多通道扫描测试与参数灵活配置，能够有效简化和优化此类复杂测试流程，确保评估过程既高效又可靠。
02 CS1829PFSI系列性能特点
具有自动放电功能，在放电时液晶屏实时显示电压值，可靠性好
· 交流输出 5.000kV/50mA，可满足大容值滤波器的交流耐压测试
· 直流输出 6.000kV/20mA 的情况下保证纹波电压有效值小于 1%
· 直流电流最小分辨率 0.001μA。
· 测试仪可把测试结果以 EXCEL 表格的格式存储在 U 盘中。
· 可通过 U 盘进行软件升级
· 可调高压上升、下降时间，可适应不同测试对象要求。
· 测试结果可同步保存，支持详细完整的统计操作。
· 支持客户在线编辑测试条件，便于客户智能化、精细化管理。
· 完备的操作帮助提示，可有效提高用户使用效率。
· 中英文双语操作界面，适应不同用户的需求。
· 标配 PLC 接口，RS232 接口，选配 LAN 接口、RS485 接口、USB 接口。
03 CS1829PFSI系列测试案例分享
客户样品：2只电动汽车电源波器，输入端电容容量分别为108μF和87μF
测试要求：测试电压DC500V,电压上升时间20s，电压测试时间60s
测试结果: 绝缘电阻分别为11.047GΩ和447.26MΩ

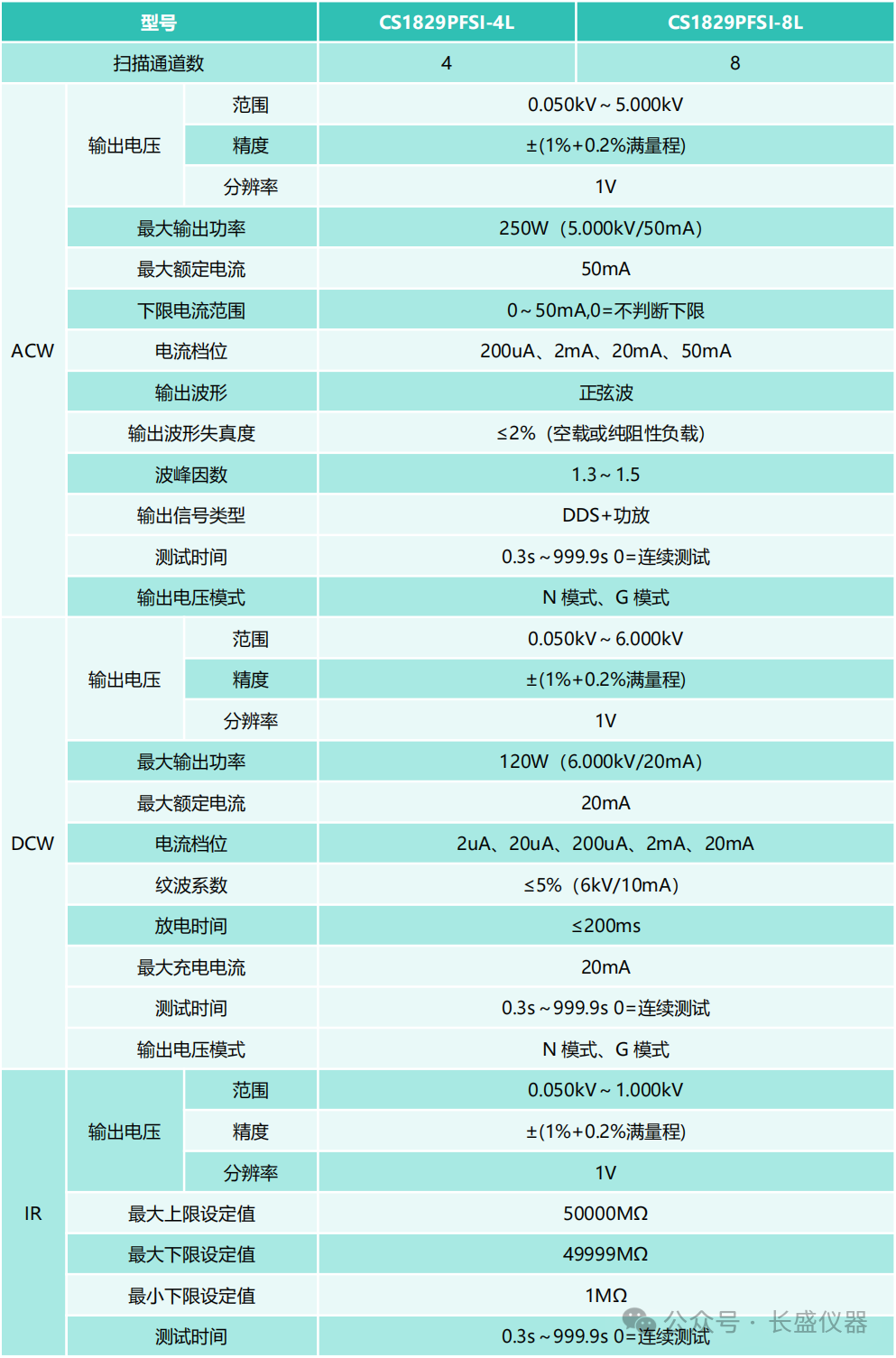

04 CS1829PFSI系列技术参数
关于长盛

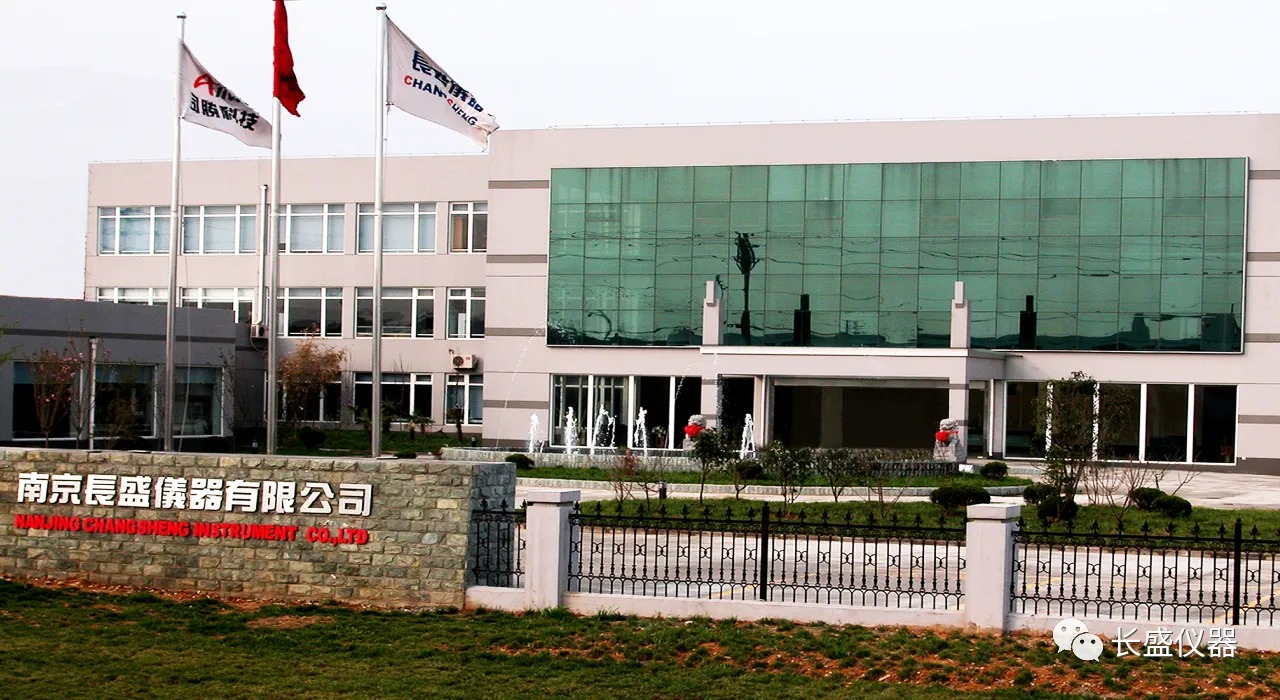

南京长盛仪器有限公司，创立于1994年，是一家集科研、生产与销售于一体的国家高新技术企业。公司近年来积极参与了5项国家标准和1项行业检定规程的制定，拥有3项国家发明专利、5项实用新型专利、2项外观专利和45项软件著作权，并于2020年摘得江宁区科技创新奖。
长盛仪器以科技创新为驱动，持续攻克技术难关，成功开发出一系列具有特色与优势的产品。这些产品广泛应用于新能源锂电池、充电桩、光伏组件的安规测试系统，医用安规测试，程控超高压测试，电容器安规测试，多路安规测试，超高阻计，直流低电阻测试，绕线元件电气安规综合测试，以及硅堆压降测试等多个领域。
2019年，公司推出符合GB9706.202标准的高频医用安规综合测试仪，有力支持高频电刀产业的安规检测。在2020年新冠疫情期间，长盛仪器为医疗设备制造商提供了关键的安规测试支持，赢得广泛认可。
此外，公司还推出了CS19011系列局部放电测试仪。该系列测试仪集成0.1kV至10kV耐电压强度测试、0.01uA至1mA漏电流测试及1pC至10000pC局部放电测试功能，适用于高频变压器、线缆、绝缘膜、光电耦合器、磁耦合器、高压继电器、高压开关、高压IGBT模组等器件与组件的综合安规及局放测试需求。
更多详情，敬请访问官方网站：www.csallwin.com。
