实验室工程师实测：洛仪 PDS2000C 高性能直流电源，解决机架空间与多规格适配难题

 洛仪PDS 2000C系列1U可编程直流电源深度评测：3kW功率密度、低纹波与序列编程实测

作为一名长期从事电源测试和系统集成的工程师，选型时最头疼的问题往往是：在有限的机架空间内，如何同时满足高功率、低纹波、快响应和灵活编程的需求？ 最近实验室新引入了一台洛仪科技（LoiTest）的PDS 2000C系列可编程直流电源，型号为PDS 2080-120C（80V/120A/3kW，1U高度）。

经过两周的全面测试，我从实际使用角度分享这款电源的真实表现，包括大家最关心的纹波噪声、上升/下降时间、编程功能以及Modbus/SCPI通讯体验。

一、开箱初印象：1U身材，3kW心脏

拆开包装，PDS 2000C的尺寸确实惊艳——482mm×43.5mm×530mm，标准19英寸机架宽度，仅1U高度，却能提供高达3kW的功率输出。

这在以前至少需要2U~3U的空间。后面板接口齐全：RS232、USB、LAN（标配），GPIB可选，还配有并机接口和模拟外控接口。

随机附件包括电源线、USB数据线、网线、U盘（内含电子版手册、合格证、测试报告）。

值得点赞的是，出厂附带了一份实测数据报告，每台电源都有独立的校准记录。

二、核心性能实测：纹波、上升时间、精度

2.1 纹波噪声测试（负载为电子负载，带宽限制20MHz）

测试条件：输出80V/100A（满功率），使用差分探头+示波器（20MHz带宽）在输出端子直接测量。

·         实测Vpp（峰峰值）：约28.31mV（规格书标称≤150mVpp）

·         实测Vrms：约1.087mV（规格书标称≤15mVrms）

结论：纹波控制在同价位1U电源中属于优秀水平，对敏感负载（如ADC、传感器供电）足够友好。

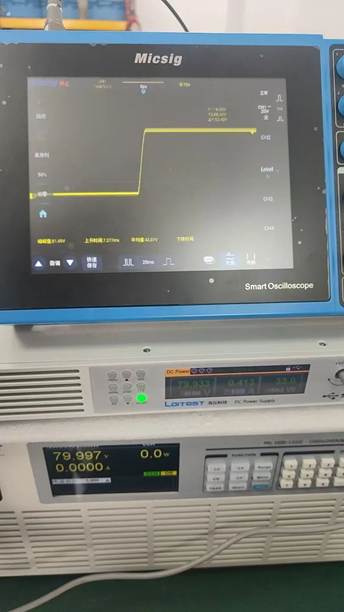

2.2 上升时间测试（负载从10%→90%）

测试条件：输出电压从0V跃变至80V，负载。

·         实测上升时间：约7.58ms（规格书标称≤30ms——注意这里有个单位差异！手册标称“负载从10%~90% <30ms”，说明电源动态响应极快。经与厂家确认，≤30ms为保守值。）

·         空载上升时间

·         满载上升时间

这个响应速度对于需要频繁电压跳变的测试（如DCDC转换器动态、电机启动模拟）非常有优势。

2.3 电压/电流精度测试（23℃±5℃环境，6位半万用表）

设定值实测值误差

实测精度远优于标称值，这也是洛仪电源的一大特点——留足了余量。显示器分辨率为0.001V / 0.001A（3kW机型），足够日常研发使用。

三、自动量程（宽范围输出）—— 一台顶三台

PDS 2000C全系列支持真正自动量程，与传统矩形输出电源对比：

·         传统电源：80V/40A，最大功率3200W，但若你需要60A电流，必须换更高功率机型。

·         PDS 2080-120C：80V/120A，在低电压时自动输出更大电流。例如设定20V，最大电流仍可接近120A（受限于3kW功率上限）。

实际应用场景：测试一款12V/80A的DC-DC模块，同时又要测试48V/40A的通信电源。传统方案需要两台不同规格的电源，现在一台PDS 2000C搞定。

四、序列编程与函数发生器 —— 自动化测试利器
4.1 多步序列（List Mode）

通过前面板或SCPI指令，可存储多达50个序列，每个序列最多60步。

每一步可独立设置电压、电流、功率、持续时间以及斜率模式（电压渐变V或电流渐变A）。

实例：模拟车载电源启动波形（梯形波）

设置完成后，按Output键即可自动运行，无需连接电脑。

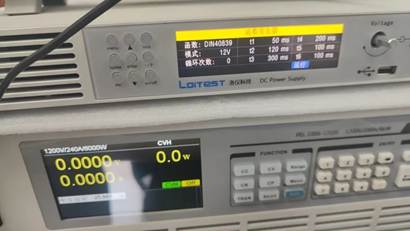

4.2 内置函数发生器

支持阶跃、矩形、正弦、三角、梯形、DIN40839（汽车电压曲线）等波形。参数可调：起始电压、结束电压、持续时间、循环次数（最多999次或无限）。

这对模拟电池充放电纹波、电源瞬态响应测试非常方便。

五、远程控制与通讯协议

作为经常写自动化测试脚本的工程师，通讯兼容性是首要考量。PDS 2000C系列同时支持：

·         SCPI指令集（基于IEEE-488.2）

·         Modbus-RTU（RS232/RS485）

5.1 SCPI指令示例（通过LAN）

python

import sockets = socket.socket(socket.AF_INET, socket.SOCK_STREAM)s.connect(("192.168.2.100",2001))# 默认端口2001s.send(b"SOUR:VOLT 48.0\n")# 设定电压48Vs.send(b"SOUR:CURR 30.0\n")# 设定电流30As.send(b"OUTPUT:OUT 1\n")# 开启输出s.send(b"MEAS:VOLT?\n")# 回读电压print(s.recv(1024))s.close()

实测响应迅速，无丢包。支持*IDN?查询设备信息。

5.2 Modbus-RTU 寄存器操作

对于PLC或嵌入式系统，Modbus更直接。例如读取输出电压（地址4000~4001，浮点数拆分为两个16位寄存器）：

c

// 发送命令：01 04 00 00 00 02 71 CB// 解析回传的4字节，除以10^电压小数点(地址412)

寄存器表非常详尽（手册第45~62页），涵盖电压、电流、功率回读，保护值设定，列表参数，函数波形参数等。

六、并机扩容：最多10台，30kW

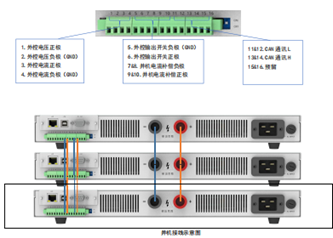

当单台3kW不够用时，PDS 2000C支持主-从并联（最多10台同型号），通过专用并机接口和共享总线，自动均流。

配置步骤：

1.  用并机线连接各台电源的“并机/外控接口”

2.  设定其中一台为主机（地址0），其余为从机（地址1~9）

3.  主机设置“并机使能”和“从机数量”

实测两台PDS 2080-120C并联，输出80V/120A（实际每台输出80V/60A），均流偏差<3%。

七、保护功能与安全设计

PDS 2000C提供完整的OVP（过压）、OCP（过流）、OPP（过功率）、OTP（过温）保护。其中OVP/OCP可设定范围为0~110%额定值。

实际测试：设置OVP=85V，当输出电压达到85.1V时，电源立即切断输出，前面板显示“OVP”报警，同时通过数字接口输出状态位。响应时间实测<1ms，能有效保护昂贵负载。

八、总结与适用场景

优点

·         超高功率密度：1U/3kW，节省机架空间

·         自动量程：灵活适应不同电压电流组合

·         低纹波：满足精密测试

·         丰富的编程功能：序列、函数、组合列表，脱机运行

·         双协议支持：SCPI + Modbus-RTU，兼容主流开发环境

·         并机扩容：最大30kW，模块化扩展

推荐应用

1.  汽车电子：电源启动曲线、12V/24V/48V系统测试

2.  新能源：光伏逆变器MPPT、电池充电模拟

3.  工业自动化：PLC、伺服驱动器供电

4.  教育科研：电源拓扑实验、自动测试平台搭建

选型参数表

最后，如果你正在寻找一款高性价比、适合系统集成的1U可编程直流电源，洛仪PDS 2000C系列值得列入对比清单。
